Motor de engrenagem de ângulo reto

O motor com engrenagem de ângulo reto é uma solução de motor eficiente, durável e de alto desempenho, amplamente aplicada em cenários que exigem transmissão precisa e alta estabilidade. Este motor se destaca por seu design exclusivo e excelente funcionalidade, principalmente pelos serviços de customização oferecidos pela VSD, tornando-o uma escolha preferida nas áreas industrial e comercial.



A caixa de engrenagens do motor redutor de ângulo reto apresenta um design quadrado ou retangular, enquanto a seção do motor adota uma estrutura cilíndrica, resultando em uma aparência geral compacta que é fácil de instalar e usar. Internamente, muitas vezes utiliza uma estrutura de engrenagem planetária e engrenagens feitas de materiais metálicos de alta resistência, garantindo uma operação estável sob condições de alta carga. Seu design de eixo oco incorpora materiais resistentes ao desgaste e de baixo ruído e pode ser personalizado com base nas necessidades do cliente, suportando opções de eixo redondo e eixo D.



A seção do motor é feita de materiais de liga de alta qualidade, oferecendo dureza excepcional, excelente dissipação de calor e resistência à pressão e corrosão. Ele combina enrolamentos de cobre puro com núcleos de ferro de alta qualidade para garantir baixa geração de calor e perdas mínimas, prolongando a vida útil do motor. Além disso, o motor de engrenagem de ângulo reto está disponível em séries com e sem escova:

• Série Escovada: Oferece opções de escovas de carvão ou escovas elétricas.
• Série Brushless: Utiliza tecnologia inovadora de controle de motor inteligente baseada em System on Chip (SoC), alcançando uma operação mais eficiente e precisa.



As opções de tensão padrão são 12 V e 24 V, com tensão máxima não superior a 36 V, tornando-o ideal para aplicações de fonte de alimentação CC de baixa tensão. Seu design de eixo oco, combinado com características DC, garante operação eficiente em diversos ambientes complexos.



Como fabricante profissional de motores, a VSD está comprometida em atender às diversas necessidades dos clientes, oferecendo serviços de design flexíveis e personalizados. A tensão, os tipos de rolamentos e as estruturas da caixa de engrenagens podem ser adaptados às necessidades do cliente. Além disso, a VSD obteve certificações internacionais como ISO e CE e está equipada com equipamentos de teste avançados para garantir que todos os motores de engrenagem de ângulo reto sejam submetidos a rigorosas inspeções de qualidade, incluindo testes de ruído, testes à prova d'água, testes de vida útil, testes de impacto e testes de névoa salina.



A VSD também possui uma equipe experiente de P&D que fornece suporte técnico profissional e soluções personalizadas. Seja para serviços OEM ou ODM, a VSD se dedica a atender às necessidades dos clientes globais com tecnologia e serviços excelentes.





Motor de engrenagem de ângulo reto VSD - 58W3657

O motor de engrenagem de ângulo reto VSD - 58W3657 é um motor CC sem escovas de alto desempenho e controlado com precisão, especialmente adequado para aplicações robóticas que exigem alto torque e operação precisa. Este motor está disponível em duas especificações, com faixas de tensão de 8 ~ 14,4 V e 22 ~ 26 V, fornecendo potência estável para atender a diversas demandas.



O motor demonstra excelente desempenho em velocidade sem carga e torque de partida em diversas especificações. Por exemplo, a uma tensão nominal de 12 V, o torque de partida do motor atinge 11.140,506 mN·m, proporcionando uma potência de partida robusta. Com uma tensão nominal de 24 V, o torque máximo de potência atinge 5.415,105 mN·m, garantindo excelente desempenho mesmo sob condições de alta carga.



O motor de engrenagem de ângulo reto VSD adota tecnologia de motor CC sem escovas, apresentando alto torque, baixo denteamento e baixo ruído, tornando-o ideal para aplicações que exigem extrema precisão e estabilidade. Em sistemas robóticos, como articulações dos ombros e rotação da cabeça, fornece controle de movimento suave e preciso. Com sua excelente corrente de partida e relação potência-velocidade, o motor de engrenagem de ângulo reto VSD é altamente adequado para controle dinâmico e tarefas de movimento complexas, contribuindo para avanços na tecnologia robótica.



VSD - 58Projeto de motor de engrenagem W3657

VSD - 58Relação de redução do motor de engrenagem W3657

ALTURA DA CAIXA DE ENGRENAGENS SEM-FIM	5840 RELAÇÃO DE REDUÇÃO DA ENGRENAGEM SEM-FIM
Altura total 26,8 mm	17	31	50	100	200	290	505
	670



VSD - 34Motor de engrenagem de ângulo reto W370

O motor de engrenagem de ângulo reto VSD - 34W370 é um motor CC escovado eficiente projetado especificamente para aplicações robóticas, combinando saída de alto torque com controle preciso. Este motor oferece duas opções de especificação, suportando faixas de tensão de 8~16V e 18~26V, permitindo adaptação flexível a vários cenários de aplicação com diferentes requisitos de tensão. Em 12V, seu torque de potência máximo pode atingir 839,587 mN·m, enquanto em 24V, o torque de potência máximo aumenta para 1.440,{11}} mN·m, proporcionando uma saída de potência robusta. Seu torque de partida a 12 V é de 2.834 mN·m, garantindo ampla potência durante a fase de partida para atender às demandas de tarefas de alta carga.



O motor de engrenagem de ângulo reto VSD apresenta um motor CC escovado e um design de caixa de engrenagens de alta eficiência, caracterizado por baixo consumo de energia, baixo ruído e alta estabilidade. É particularmente adequado para componentes de movimento de precisão, como articulações robóticas de cotovelo e punho. Seja para movimentos robóticos flexíveis ou controle preciso em ambientes operacionais complexos, o motor de engrenagem de ângulo reto VSD fornece suporte de potência excepcional. Sua corrente de partida otimizada e relação potência/velocidade alcançam um equilíbrio ideal entre baixo consumo de energia e alta eficiência, tornando-o uma fonte de energia ideal para controle de precisão em sistemas robóticos.

VSD - 34Relação de redução do motor de engrenagem W370

ALTURA DA CAIXA DE ENGRENAGENS SEM-FIM	3452 RELAÇÃO DE REDUÇÃO DA ENGRENAGEM SEM-FIM
Altura total 18mm	37	54	69	77.5	100	108	155
	161.5	200	206	270	300	323	363.5
	403	405	412.5	506	540	600	660
	727	806	810	900	1012	1320	1620





Motor de engrenagem de ângulo reto VSD - 32W2430

O motor de engrenagem de ângulo reto VSD {{0}}W2430 é um micromotor CC sem escovas altamente eficiente, projetado para aplicações que exigem controle de alta precisão e design compacto. Este motor está disponível em duas especificações de tensão: 8~16V e 18~26V, atendendo a diversas necessidades de aplicação. Em 12V, o motor fornece torque máximo de potência de 437,936 mN·m com potência máxima de 0,891W, enquanto em 24V, o torque máximo de potência chega a 692,477 mN·m com potência máxima de 3,028W, garantindo operação estável sob altas temperaturas. condições de carga. Além disso, seu torque de partida chega a 1962,00 mN·m (12V) e 4100,58 mN·m (24V), proporcionando ampla potência de partida para adaptação a vários ambientes complexos.



Com seu design compacto e tecnologia de motor CC sem escovas, o motor de engrenagem de ângulo reto VSD oferece alta densidade de potência e excelente estabilidade, tornando-o amplamente aplicável em robôs cirúrgicos e janelas automotivas. Em robôs cirúrgicos, o controle preciso e a potência eficiente fazem dele a escolha ideal para a execução de tarefas cirúrgicas complexas, enquanto nas janelas automotivas, seu tamanho pequeno e alto torque garantem uma operação eficiente. O motor de engrenagem de ângulo reto VSD, com seu excelente desempenho e adaptabilidade, fornece suporte de energia confiável e preciso para vários sistemas de automação.



VSD - 32Projeto de motor de engrenagem W2430

VSD - 32Relação de redução do motor de engrenagem W2430

ALTURA DA CAIXA DE ENGRENAGENS SEM-FIM	3452 RELAÇÃO DE REDUÇÃO DA ENGRENAGEM SEM-FIM
Altura total 18mm	37	54	69	77.5	100	108	155
	161.5	200	206	270	300	323	363.5
	403	405	412.5	506	540	600	660
	727	806	810	900	1012	1320	1620



Motor de engrenagem de ângulo reto GBW36F-EC3657

O motor de engrenagem de ângulo reto GBW36F-EC3657 foi projetado para aplicações de alta carga e alta precisão. Este motor tem tensão nominal de 36 V, fornecendo saída potente com potência máxima de 34,428 W e torque de potência máximo de 17.212.045 mN·m, oferecendo desempenho de torque excepcional em velocidades mais baixas. Seu torque de partida atinge 101.533,5 mN·m, garantindo forte suporte de potência durante a partida para atender aos requisitos de partida de alta carga. Além disso, a velocidade sem carga do motor é de 23 r/min e sua corrente sem carga é de 0,500 A, proporcionando desempenho operacional estável.



O motor de engrenagem de ângulo reto VSD adota um design compacto com excelente resistência à sobrecarga e um grau de proteção altamente selecionável, garantindo operação estável em vários ambientes de trabalho complexos. É amplamente utilizado em sistemas de elevação elétrica, máquinas CNC e acionamentos de juntas robóticas. Seja fornecendo energia estável para equipamentos de automação industrial ou acionando juntas de precisão em sistemas robóticos, o motor de engrenagem de ângulo reto VSD garante uma operação eficiente e segura, oferecendo suporte confiável para tarefas de alta carga e controladas com precisão.



Projeto de motor de engrenagem GBW36F-EC3657

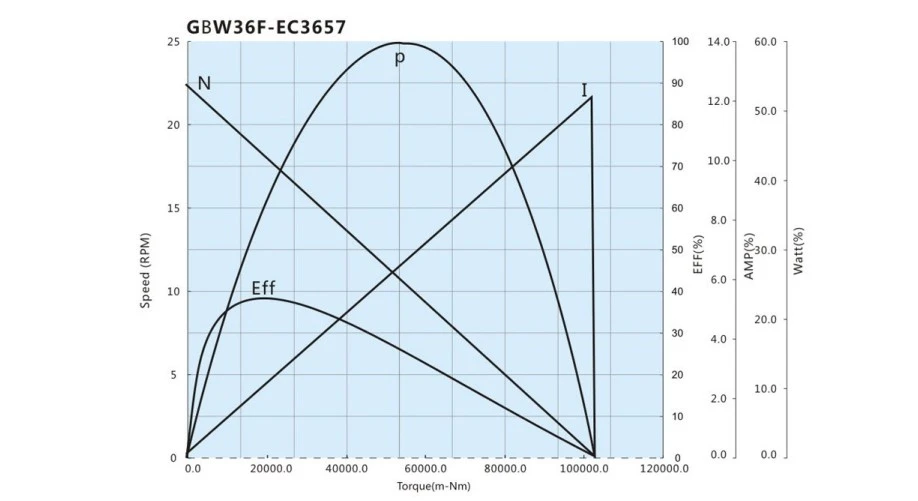

Desempenho do motor de engrenagem GBW36F-EC3657



Motor de engrenagem de ângulo reto GBW30-EC2838

O motor de engrenagem de ângulo reto GBW{{0}}EC2838 é um motor CC de alto desempenho projetado para aplicações que exigem controle de velocidade preciso. Este motor tem uma tensão nominal de 12 V, proporcionando uma velocidade estável sem carga de 19 r/min e uma baixa corrente sem carga de 0,600 A, garantindo uma operação eficiente. Ele fornece um torque de potência máximo de 3.736,71 gmN·m e uma potência máxima de 5.749W, garantindo uma potência excepcional sob condições de carga. Além disso, o torque de partida do motor atinge 18.148,5 mN·m, com corrente de partida de 8,925 A, atendendo às demandas de partidas com altas cargas e garantindo partida confiável do equipamento.



O motor de engrenagem de ângulo reto VSD oferece controle de velocidade preciso e compatibilidade robusta, tornando-o adequado para vários sistemas de controle de precisão. Seu design de baixo ruído o torna a escolha ideal para aplicações como robôs cirúrgicos, acionamentos articulares robóticos e robôs de distribuição. Em robôs cirúrgicos, o motor fornece controle de movimento de alta precisão para suportar tarefas cirúrgicas complexas. Em unidades robóticas conjuntas e robôs de entrega, garante uma saída de energia estável, permitindo que os robôs executem tarefas de maneira suave e precisa. Com seu excelente desempenho e aplicações versáteis, o motor de engrenagem de ângulo reto VSD é amplamente utilizado em sistemas de automação que exigem alta precisão e confiabilidade.



GBW30-Projeto de motor de engrenagem EC2838

Desempenho do motor de engrenagem GBW30-EC2838



Motor de engrenagem de ângulo reto GBW36-EC3640

O motor de engrenagem de ângulo reto GBW36-EC3640 é um motor CC eficiente com saída de alto torque, projetado para controle de precisão e aplicações de alta carga. Este motor possui tensão nominal de 36 V e velocidade sem carga de 38 r/min, oferecendo excelente estabilidade e eficiência energética. Em seu estado de potência máxima, o motor fornece uma potência máxima de 18.093 W e um torque de potência máximo de 5.597.085 gmN·m, proporcionando uma saída de torque potente em baixas velocidades para atender aos requisitos de condução de alta carga. Seu torque de partida chega a 29.822,4 mN·m, com corrente de partida de 9,367 A, garantindo partidas rápidas e estáveis ​​e mantendo desempenho superior em diversas condições complexas.



O motor de engrenagem de ângulo reto VSD é equipado com controle de servo velocidade, forte resistência à sobrecarga e recursos de ajuste de alta precisão, tornando-o ideal para sistemas de automação de alta precisão e alta carga. É amplamente aplicado em AGV/AMR (Veículos Guiados Automatizados/Robôs Móveis Autônomos), sistemas de direção robótica e acionamentos articulares robóticos. Em aplicações AGV/AMR, o motor fornece suporte de potência preciso e estável, garantindo a movimentação eficiente de veículos guiados automaticamente. Em sistemas de direção robótica e acionamentos articulados, seu alto torque e capacidade de controle preciso permitem que os robôs executem tarefas complexas e uma direção precisa. Com sua excepcional potência e confiabilidade, o motor de engrenagem de ângulo reto VSD é a solução de acionamento ideal para vários robôs e equipamentos de automação.



GBW36-Projeto de motor de engrenagem EC3640



Desempenho do motor redutor GBW36-EC3640





Os motorredutores angulares são soluções de motor premium que combinam transmissão eficiente com design compacto, amplamente aplicados em cenários que exigem controle de precisão e alta saída de torque. Seja para dispositivos em miniatura, sistemas de servocontrole ou aplicações industriais de alta precisão, os motoredutores de ângulo reto oferecem desempenho excepcional e serviços de personalização flexíveis.



Estrutura compacta e saída de alto torque

Os motoredutores de ângulo reto adotam um design estrutural compacto, oferecendo potência robusta em espaços limitados. O sistema de redução de engrenagem meticulosamente projetado ajusta com eficiência a velocidade de saída, garantindo um controle preciso da velocidade para atender aos requisitos do sistema servo. Apesar de seu pequeno tamanho, esses motores fornecem torque significativo sob condições de alta carga, tornando-os ideais para aplicações de precisão de alta potência e alta estabilidade.



Materiais de alta qualidade e tecnologia avançada

Os componentes do motor são fabricados com materiais de liga, oferecendo alta dureza, excelente dissipação de calor, resistência à pressão e resistência à corrosão, garantindo operação estável em ambientes complexos. A utilização de enrolamentos de cobre puro e núcleos de ferro de alta qualidade reduz significativamente a geração de calor e a perda de energia, prolongando a vida útil do motor. Os motoredutores de ângulo reto estão disponíveis em séries com e sem escovas:

• As opções da série escovada incluem escovas elétricas ou escovas de carvão.
• A série Brushless emprega tecnologia avançada System on Chip (SoC), garantindo uma operação mais eficiente e precisa.



Serviços precisos de controle e personalização

Equipados com sistemas eficientes de redução de engrenagem, os motoredutores de ângulo reto alcançam controle de velocidade preciso, atendendo aos rigorosos requisitos dos sistemas de servocontrole e adaptando-se às necessidades de aplicações complexas. A VSD oferece serviços de personalização flexíveis, incluindo ajustes de tensão, tipos de rolamentos e estruturas de caixas de engrenagens, garantindo que cada motor corresponda perfeitamente a aplicações específicas.



Garantia de qualidade e testes abrangentes

Cada motorredutor de ângulo reto passa por rigorosos testes de qualidade, incluindo testes de ruído, à prova d'água, vida útil, impacto e névoa salina, garantindo alto desempenho e estabilidade a longo prazo. A VSD utiliza equipamentos de produção avançados e uma equipe especializada de P&D para fornecer suporte técnico profissional e soluções inovadoras aos clientes.





Os motoredutores de ângulo reto VSD são amplamente aplicados em vários campos de robótica e automação devido ao seu design compacto e poderosa saída de torque, especialmente em ambientes que exigem alta precisão, cargas pesadas e restrições de espaço.



Robôs Cirúrgicos

Em robôs cirúrgicos, os motoredutores de ângulo reto fornecem controle preciso de velocidade e alta saída de torque, garantindo que os robôs executem operações complexas com precisão. Seu pequeno tamanho e estabilidade fazem deles um componente crítico em aplicações que exigem precisão cirúrgica excepcional.



Robôs de entrega

Os motoredutores de ângulo reto são adequados para robôs de entrega, proporcionando alto torque e potência estável em espaços confinados. Seja em ambientes urbanos ou interiores, estes motores garantem um funcionamento eficiente, permitindo a execução rápida e precisa das tarefas.



Sistemas de direção robótica

Em sistemas de direção robóticos, o controle preciso e o torque robusto dos motorredutores em ângulo reto permitem uma navegação eficiente. A sua fiabilidade garante flexibilidade e estabilidade, mesmo em ambientes de trabalho complexos.



Sistemas de equilíbrio robótico

A alta precisão e a saída de torque dos motoredutores de ângulo reto os tornam ideais para sistemas de equilíbrio robótico. Eles apoiam a manutenção do equilíbrio, especialmente em aplicações que exigem ajustes precisos do centro de gravidade e estabilidade dinâmica.



Robôs Colaborativos (Cobots)

Para robôs colaborativos, o design compacto e o controle preciso dos motoredutores em ângulo reto os tornam a fonte de energia perfeita para uma interação homem-robô segura e eficiente. Eles executam tarefas de forma constante, sem interferir nas operações humanas.



Robôs Médicos

Os motorredutores de ângulo reto em robôs médicos facilitam a execução de tarefas de alta precisão, incluindo assistência cirúrgica, treinamento de reabilitação e outras funções de suporte médico. Sua confiabilidade e estabilidade garantem um desempenho seguro e preciso em ambientes médicos.



Os motoredutores de ângulo reto VSD, com sua excelente potência e capacidades de controle preciso, são amplamente utilizados em sistemas robóticos que exigem alta precisão e cargas pesadas, impulsionando o progresso da automação e aplicações de equipamentos inteligentes.
