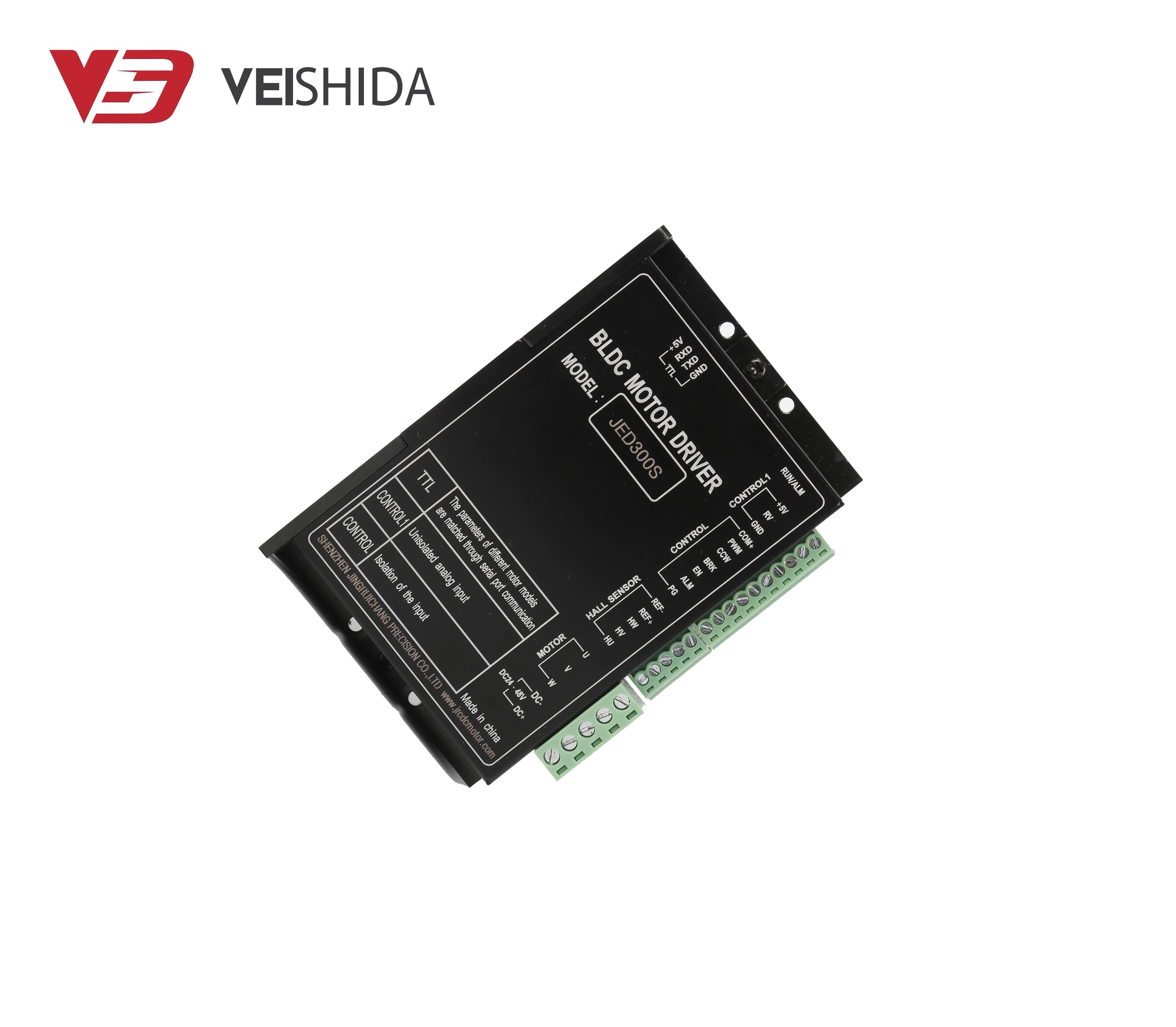

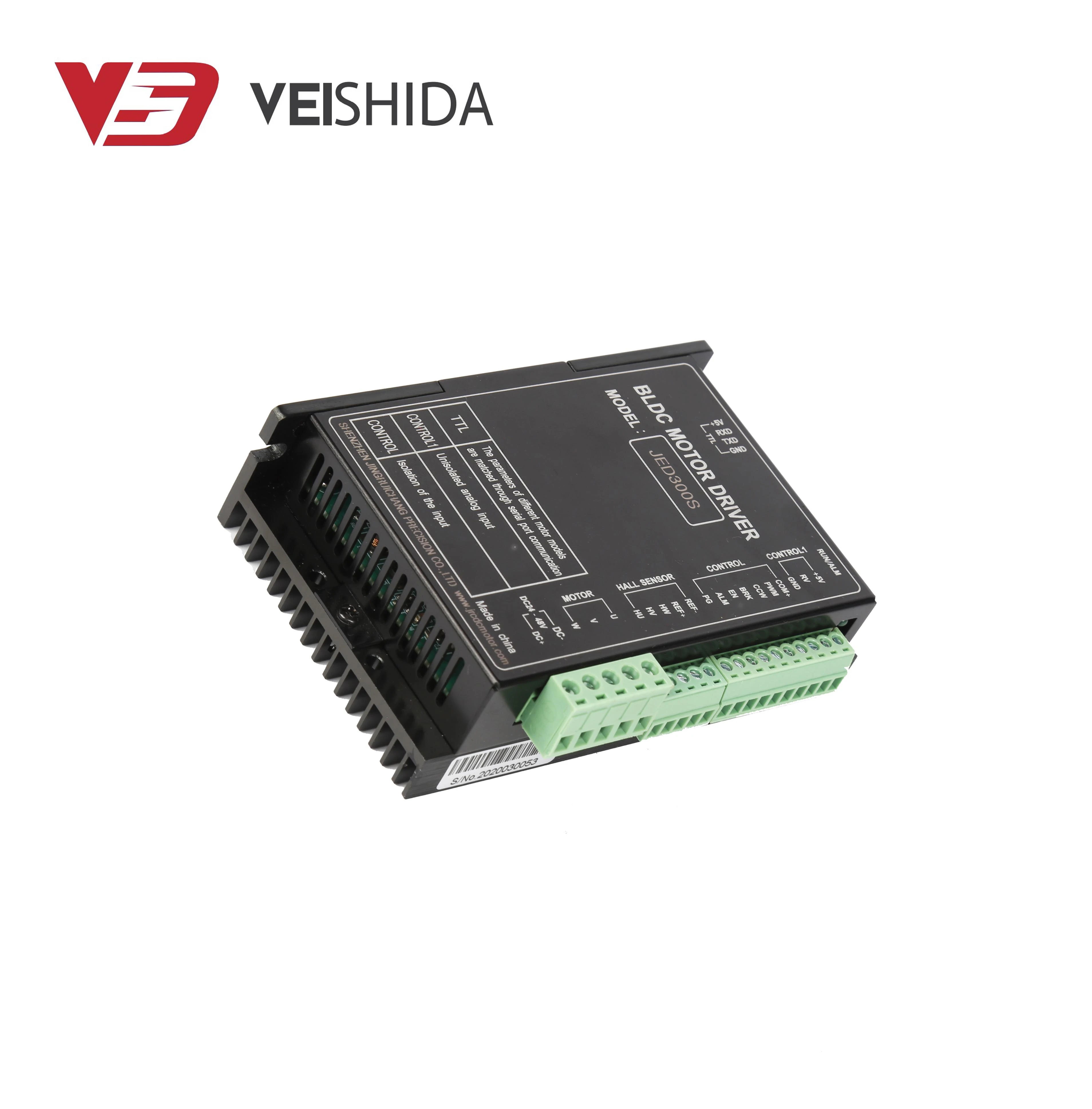

Driver de motor CC sem escova

Brushless DC Motor Driver usa tecnologia de detecção de corrente do circuito do motor, tecnologia de auto-detecção de velocidade do motor DC com escova, tecnologia de frenagem de corrente constante regenerativa (ou frenagem) e poderosa tecnologia de regulação PID para controlar a partida do motor, frenagem (frenagem), processo de comutação e proteção de bloqueio . O tempo de resposta do motor é curto e a força de recuo é pequena; a corrente de saída é monitorada em tempo real para evitar sobrecorrente e proteger efetivamente o motor e o inversor. E a corrente nominal do motor pode ser configurada por dip switch ou porta serial, o que pode fazer com que a corrente de partida, frenagem e bloqueio do motor seja limitada à faixa de corrente nominal do motor, eficiente e segura.

Destaques da empresa

Visão geral

Descrição do produto

Fortes talentos em pesquisa e desenvolvimento; pode produzir rapidamente uma variedade de novos motores. Entre em contato conosco se o consumidor tiver algum pedido exclusivo. Suas perguntas on-line receberão uma resposta nossa dentro de 24 horas. As necessidades do cliente podem ser satisfeitas em qualquer campo tecnológico.

Detalhes do produto

Recursos funcionais do driver de motor CC sem escova

◆ Faixa de tensão 9~36V, grande corrente de carga 10A, corrente nominal 8A.

◆ Potenciômetro simples/duplo, 0 sinal analógico de ~10V com nível lógico de 5V ou 24V, interruptor, -5V~ mais sinal analógico diferencial de 5V ou sinais de entrada múltipla RS485.

◆ Regulação de velocidade PWM (regulação de tensão), controle de torque (corrente constante), autoteste/regulação de velocidade de circuito fechado de gerador de velocidade externa (velocidade constante) modos de regulação de velocidade múltipla.

◆ Regulagem PID da corrente do motor, grande carga/corrente de freio configurável, curto tempo de partida/freio/comutação do motor e pequena força de impacto.

◆ Regulagem de velocidade bidirecional para frente/para trás, velocidade e armazenamento para frente/para trás predefinidas, controle de partida/parada e direção por interruptor/botão.

◆ Dois interruptores de limite podem ser conectados externamente para dividir os limites de rotação para frente e para trás.

◆ Sobrecarga do motor e limite de corrente de bloqueio, para evitar danos por sobrecorrente no motor, suporte para parada de limite de bloqueio.

◆ Suporte a comunicação multi-site, conveniente para controle de vários controladores (como microcontrolador, PC ou PLC), suporte à proteção de interrupção de interrupção de comunicação.

◆ Frequência PWM de 18kHz, sem som argumentando PWM para regulação da velocidade do motor.

◆ Banda morta de PWM muito pequena, apenas {{0}},5us, faixa efetiva de PWM 0,1% ~99,9%.

◆ Todas as interfaces de proteção ESD, podem se adaptar ao ambiente de campo complexo.

◆ Use uma grande caixa de dissipador de calor de liga de alumínio espessada, bom efeito de dissipação de calor.

Força da empresa

A Vshida Micro Motor Company produz 200000 motores todos os dias usando mais de 40 linhas de fabricação, mais de 500 funcionários de produção e altos níveis de automação. Além disso, temos uma equipe de negócios capaz que coloca as necessidades do cliente em primeiro lugar, prioriza a qualidade em tudo o que faz e depende muito da tecnologia para oferecer aos consumidores serviços flexíveis e especializados que atendem com precisão às suas necessidades, a fim de obter ganhos mútuos. resultados.

Certificado do produto

Alguns de nossos parceiros

Devido à nossa equipe independente de P&D, projeto de processo maduro e 15 anos de experiência em P&D e produção de motores, trabalhar conosco significa escolher trabalhar com um fabricante bem pensado e de alta qualidade.

Inscrição

Embalagem de transporte

Entre em contato conosco se precisar de outras necessidades específicas de embalagem.

Capacidade de fornecimento: Mais de 200.000 motores DC com por dia

As dimensões internas da caixa de espuma são 350x265x280mm.

Dimensões da caixa externa: 365*275*320mm.

350 peças; 16,7 quilogramas

Pagamento e entrega

Introdução ao driver de motor CC sem escova

Para motores de alta potência (normalmente corrente sem carga 0.5A ou mais), este inversor pode medir diretamente a frequência de comutação do comutador do motor sem um dispositivo de medição de velocidade. A frequência de comutação é dividida pelo número de vezes que o motor gira por uma volta e então multiplicado por 60 é a velocidade do motor (velocidade do motor=60 * frequência de comutação / número de vezes que o motor gira por uma volta), que pode realizar o julgamento de bloqueio e a função de estabilização de velocidade (ou seja, a mudança de carga causa a mudança de velocidade, o motorista ajustará automaticamente a velocidade para a velocidade anterior).

A carga do motor é muito grande ou o acionamento de rotação bloqueado estabilizará a saída de corrente, o valor da corrente de saída para a corrente nominal predefinida; contanto que a seleção corresponda e defina os parâmetros corretamente, pode proteger efetivamente o motor e a unidade, rotação bloqueada por muito tempo 10A não há problema algum!

A partida do motor e o processo de frenagem são suaves, o tempo do processo de partida geralmente é menor que o tempo de frenagem, o tempo de comutação para frente e reverso do motor é ligeiramente maior que o tempo de frenagem, próximo a 0.1S.

◆ Monitoramento de temperatura interna da unidade de suporte, pode ser configurado para temperatura de proteção contra superaquecimento.

◆ Suporta monitoramento interno da tensão da fonte de alimentação da unidade, valor configurável de monitoramento de desligamento de sobretensão/subtensão.

◆ Suporta saída multicorrente e grande saída de torque ao iniciar e grande carga.

Se você tiver outros requisitos do motor, entre em contato conosco e responda sua pergunta on-line 24 horas por dia.
